产品性能介绍：

1、灵敏度高达105dbm,接收距离为普通接收板的三倍以上。

2、采用优质的RF集成电路，SAW本振，所以频率稳定，灵敏度高，抗干扰能力超强，适用温度范围广。

3、直接接解码芯片，单片机。设计电路灵活，使用方便。

模块配合单片机来实现数据通讯时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，需要一定的技巧！模块体积小，一致性好，性价比高，供货周期短;广泛麻豆视频APP免费版下载于恶劣环境下的麻豆TV在线观看数据传输麻豆TV在线观看遥控等领域。目前是麻豆TV在线观看遥控市场用量最大最广的一种高频接收模块。

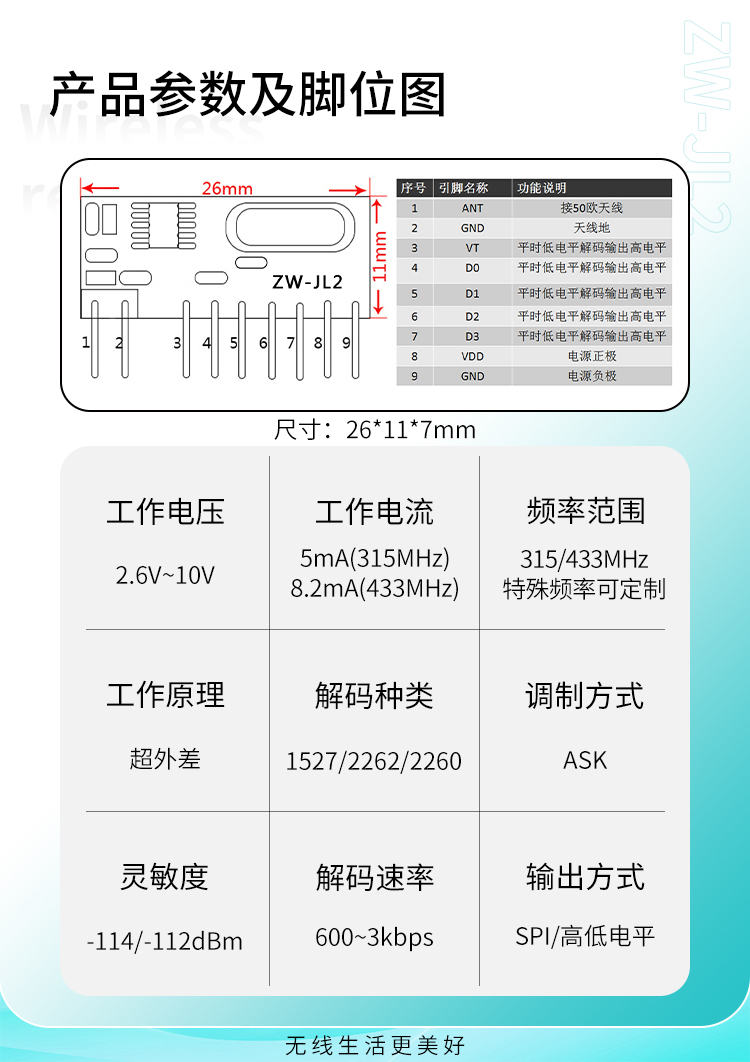

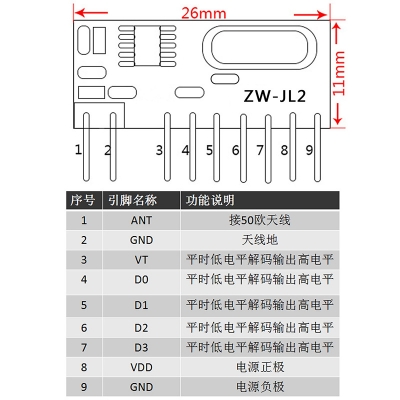

脚位/名称/功能说明：

a：ANT/接天线端：天线位置对模块接收效果亦有影响，使用前接上天线，天线尽可能伸直，远离屏蔽体、高压及干扰源的地方，以达到最佳的接收效果；波长=光速/频率。一般采用50欧姆单芯或多芯导线，天线的长度：315M的约为23cm，433M的约为17cm；

b:VCC 电源正极：电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。不能有太大的偏差！否则距离会变近;

c:D3-D0或10～13:编码有效时输出TTL高电平，8421码,可直接接至单片机或控制电路。在试用模块时，可直接外接按键，将LED灯正极接模块D1脚，负极直接接地，这样就可以驱动LED的亮和灭！如果要驱动更大功率的器件，需另外扩展电路！(关于8421码：如果是4键的遥控器是1对1控制的，就是0100，0001，1000，0010这4个状态。如果是4键以上的遥控器，输出可能就是1100，1001，0011等各种状态！具体说明的，请看您的课本，不再另外解释！);

d:GND ：电源负极 。

e:VT解码有效确认输出端（常低）解码有效变成高电平（瞬态）。在在芯片进行控制时可以用到，一般来说可以不用;  。

注：1、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。

2、模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于麻豆TV在线观看电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离

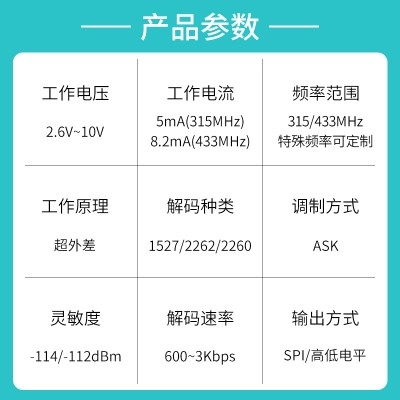

工作电压:3.6V-10V

待机平均电流

:315MHZ  110uA

433.92MHZ  164uA

工作电流

:315MHZ- 5mA

433.92MHZ- 8.2mA

接收带宽

:350KHZ

接收灵敏度

:-114dBm /-112dBm

解调方式

:ASK

输出方式

:SPI/高低电平

解码速率

:600-3Kbs

单片机解码种类

:1527/2262/2260/5326

1.上电待机 进入低功耗模式D0-D3输出低电平

2.接收到信号自动唤醒

3.D0-D3输出接收到数据信号、VT输出高然后延时20MS、直到发射信号消失

4.保持输出状态后自动进入低功耗模式
