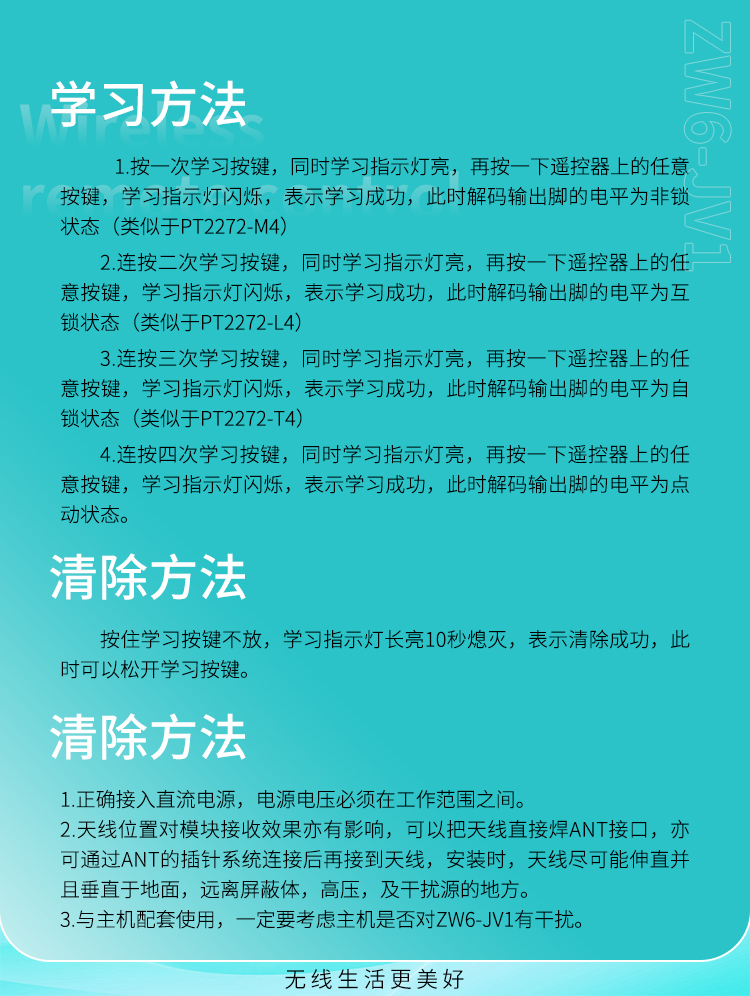

一、学习方法
1.按一次学习按键，同时学习指示灯亮，在按一下遥控器上的任意按键，学习指示灯闪烁，表示学习成功，此时解码输出脚的电平为非锁状态。
（类似于PT2272-M4）。
2.按二次学习按键，同时学习指示灯亮，在按一下遥控器上的任意按键，学习指示灯闪烁，表示学习成功，此时解码输出脚的电平为互锁状态。
（类似于PT2272-L4）
3.按三次学习按键，同时学习指示灯亮，在按一下遥控器上的任意按键，学习指示灯闪烁，表示学习成功，此时解码输出脚的电平为自锁状态。
（类似于SC2272-T4）
4.按四次学习按键，同时学习指示灯亮，在按一下遥控器上的任意按键，学习指示灯闪烁，表示学习成功，此时解码输出脚的电平为点动状态。

二、选购说明：

购买前要先确定频率。使用时接收频率、解码方式及振荡电阻应与发射匹配，否则无法使用！接收模块本身不带解码集成电路，输出信号为脉冲信号，需进行二次开发才能使用。可直接接至解码器，单片机。

1.固定码解码器件2272，只要直接连接即可，非常简单，因为是专用解码芯片，所以效果很好传输距离很远。

2.模块配合单片机来实现数据通讯时，会受到单片机或者微机的时钟干扰，造成传输距离明显下降，需要一定的技巧！

接收模块设计电路灵活，使用方便，并且价格低廉，所以被广泛使用。产品体积小，灵敏度高；频点调试容易，供货周期短；产品质量一致性好，性价比高，目前是麻豆TV在线观看遥控市场用量最大最广的一种高频接收模块。

三、麻豆视频APP免费版下载领域：

数据传输，麻豆TV在线观看遥控开关、遥控插座、道闸、遥控伸缩门、遥控电动门、遥控车库门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警器、遥控摩托车、遥控电动车、遥控玩具、防盗报警主机、汽车防盗产品、家庭防盗产品、遥控LED、遥控音响、安防等民用及工业配套遥控领域。

四、使用方法：

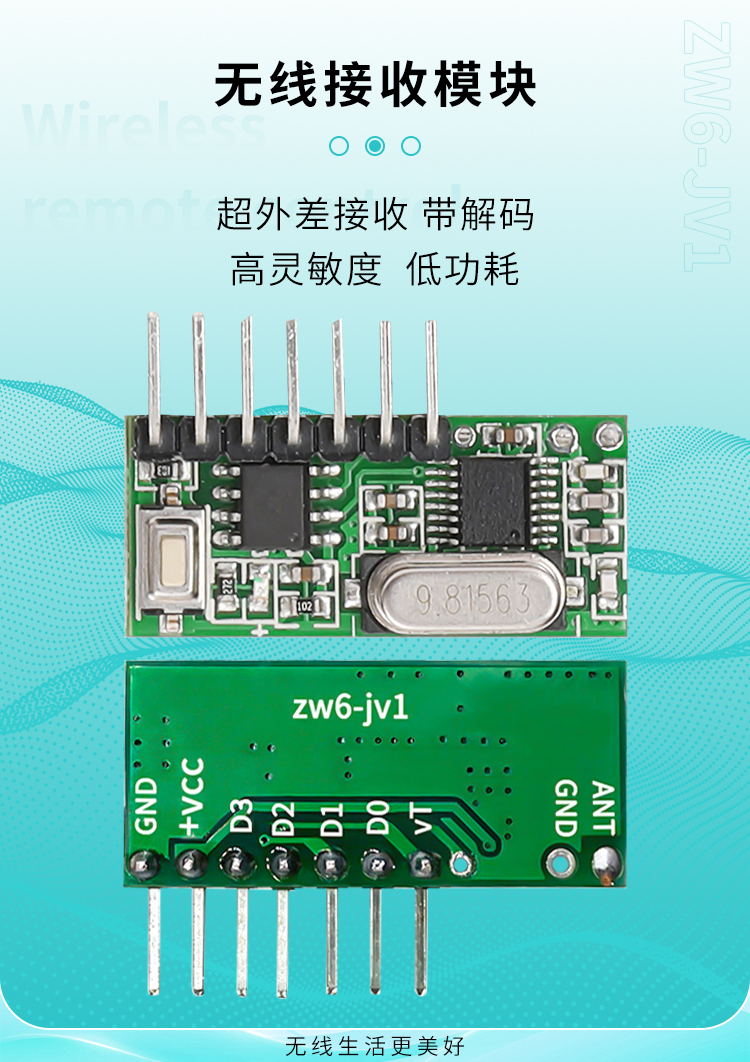

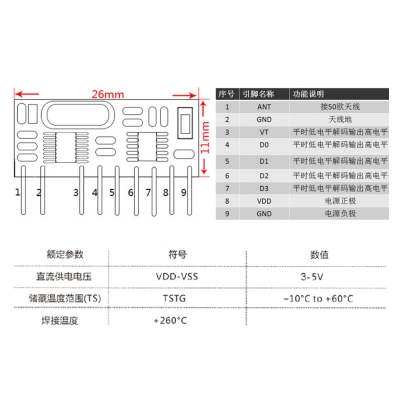

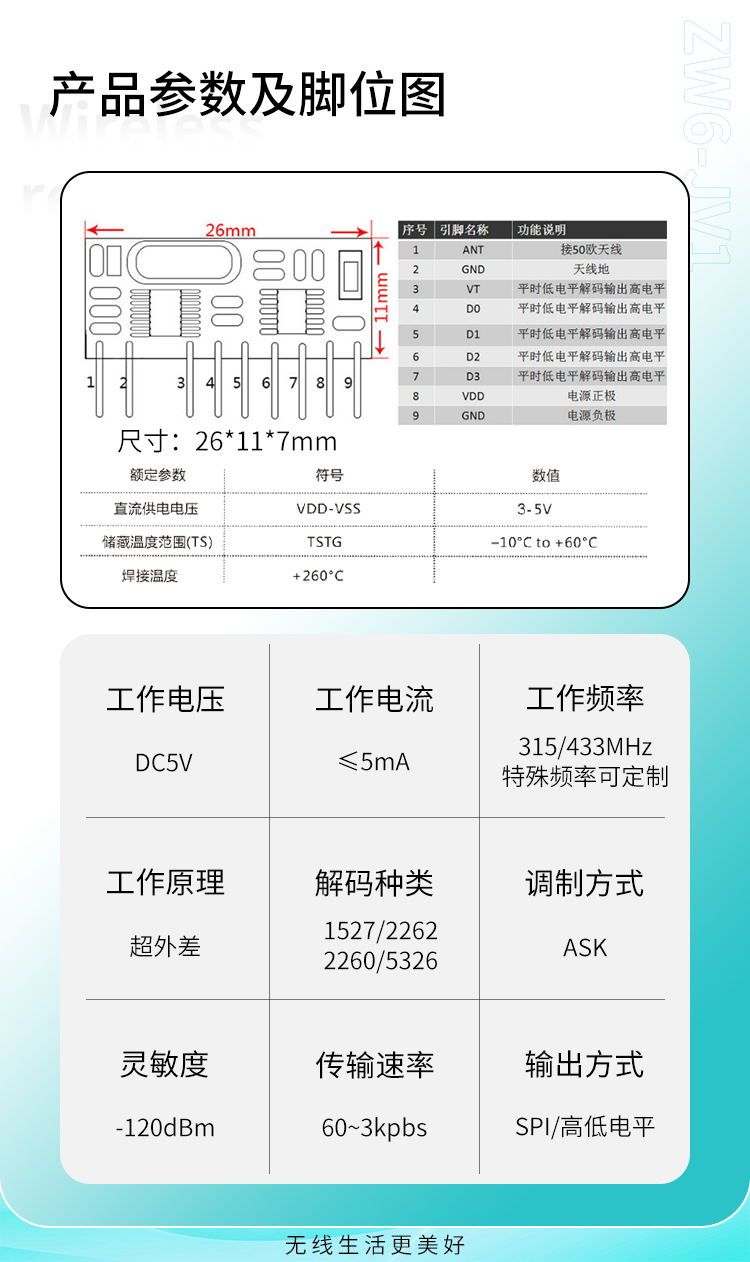

脚位/名称/功能说明：

a：ANT/接天线端：天线位置对模块接收效果亦有影响，使用前接上天线，天线尽可能伸直，远离屏蔽体、高压及干扰源的地方，以达到最佳的接收效果；波长=光速/频率。一般采用50欧姆单芯或多芯导线，天线的长度：315M的约为23cm，433M的约为17cm；

b:1脚VCC 电源正极：电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。不能有太大的偏差！否则距离会变近;

c:2脚3脚DATA：  数据输出，可直接接至解码器，单片机;

d:4脚GND ：电源负极 。

注：1、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。

2、模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于麻豆TV在线观看电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
